中放射エネルギー用途向けに特別に設計された
水／空気／表面滅菌および消毒に有用な
深紫外線(UV-C)LEDチップ

深紫外線LEDとは

●深紫外線LED概要

元々LED単体では紫外線はほとんど発生させません。
絵画や印刷物、衣類やプラスチック等に対して劣化させずらく、
低誘虫で人体に優しい光をLEDはもたらします。
しかし、紫色LEDを赤青緑の蛍光体に照射すると紫外線を発生
します。
近年紫外線LEDは、この特性を利用して様々な効果を発揮する
ようになりました。
UV-C（深紫外線）LEDチップのイメージ図

●波長の違いと利用範囲

深紫外線は波長ごとにUVA(315～400nm)、UVB(280～315nm)、UVC(200～280nm)と別れており、
利用範囲に違いがあります。
波長(nm)
150
200
250
300
350
400
450
500
700
750
食品・医薬品加工の作業風景写真 医療分光法のオペレーション風景写真 蛍光分析装置技師達の作業風景写真 園芸植物工場照明の景観写真
食品・医薬品加工
医療分光法
蛍光分析装置
園芸植物工場照明

●殺菌効果が高い深紫外線LED

　最大99%以上の殺菌力!!
UV-Cは生体に対する強い破壊力を持ちます。
そのエネルギーの高さから殺菌消毒などに広く利用されており、
トイレやキッチン、調理器具などの衛生管理が必要な場所に設置
される殺菌灯は、UV-Cを人工的に発生させて使用しています。

●取扱製品

LEXTAR(レクスター)社のロゴマーク
LEXTAR（レクスター）社

PU35CM1 V3_20200709製品仕様

製品特長

  • 殺菌効果の高い波長：265nm～280nm
  • 薄型：3.55mm×3.55mm×1.62mm
  • ダイステクノロジー採用：AIGaN
  • 広視野角> 125度
  • 環境にやさしい：RoHS準拠
  • 1リール当たりの球数：100 & 250 & 500 pcs/reel

●製品仕様（光学的電気特性）

パラメーター記号状態最小平均最大単位
出力PoIF=100mA101318mW
順方向電圧VF5.06.07.5V
波長WP265275280nm
視野角θ--125--deg
出力PoIF=150mA141825mW
逆方向電流IRVR5V10μA
  • （1）放射電力許容差±10％
  • （2）順方向電圧許容誤差は±0.1Vです
  • （3）ピーク波長許容差は±5nm
  • （4）接合部からはんだまでの熱抵抗を計算

●製品仕様（絶対最大定格）

パラメーター記号値単位
DC順方向電流IF150mA
静電気放電VESD4000V
消費電力Pd1.12W
接合部温度TJ85℃
はんだ付け温度TS260℃
保存温度TStg-40～+100℃
稼働温度Top-30～+60℃
  • （1）JEDEC STD-020最新バージョンに準拠。
  • （2）ジャンクション温度をTj max未満に維持するには、適切な電流定格を遵守する必要があります。

■相対放射束と順電流


PU35CM1 V3_20200709の相対放射束と順電流グラフ

■順方向電流とピーク波長

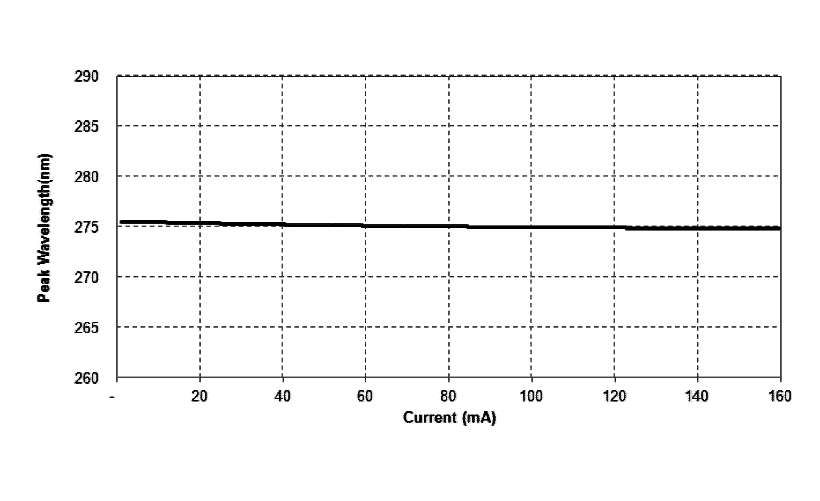

PU35CM1 V3_20200709の順方向電流とピーク波長グラフ

■25℃での順方向電流対順方向電圧

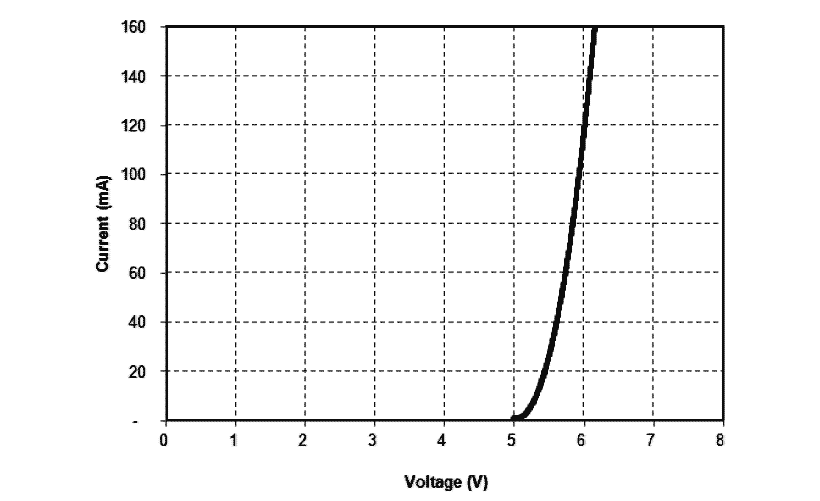

PU35CM1 V3_20200709の順方向電流対順方向電圧グラフ（25℃）

■相対放射束と周囲温度


PU35CM1 V3_20200709の相対放射束と周囲温度グラフ

■ディレーティングカーブ


PU35CM1 V3_20200709のディレーティングカーブ

■放射パターン

PU35CM1 V3_20200709の放射パターン図

●性能ランク

■Binコード定義

WPPoVF
U0270B34

■波長ランク(Ta=25℃)

状態WPランク最小最大単位
IF=100mAU0260260270nm
U0270270280

■出力ランク(Ta=25℃)

状態Poランク最小最大単位
IF=100mAB21012mW
B31214
B41416
B51618

■順方向電圧(Ta=25℃)

状態VFランク最小最大単位
IF=100mA35.05.5V
45.56.0
56.06.5
66.57.0
77.07.5

●製品寸法図面

PU35CM1 V3_20200709の製品寸法図面
PU35CM1 V3_20200709の仕様書PDFダウンロード
PU35CM1 V3_20200709
仕様書ダウンロード
 PU35CM1 V3_20200709の信頼性試験データPDFダウンロード
PU35CM1 V3_20200709
信頼性試験データダウンロード
 お見積り
お問い合わせ
Brightek(ブライテック)社のロゴマーク
BRIGHTEK（ブライテック）社

VFQZ35AQ1DCNZ1ZH、VFQZ35AQ1DDNZ1ZP製品仕様

製品特長

  • 発光波長のある深紫外LED：275 nm〜285 nm
  • 業界標準3.5mm x 3.5mmセラミックパッケージ
  • 広視野角> 130度
  • ESDを備えた信頼度の高いパッケージ保護
  • 標準SMDプロセス
  • RoHSおよびREACHに準拠

●仕様表

V - F - QZ35 - A - Q1DC - N - Z - 1 - Z - H
V - F - QZ35 - A - Q1DD - N - Z - 1 - Z - P
①②③④⑤⑥⑦⑧⑨⑩
①ProcessType
V: Eutectic process
②CategoryF: Flip Chip LED
③Specification
QZ35: 3.75*3.75 mm
④LensAngle codeA: 120°
⑤
Dice wavelength&luminous rank
Qxxx: UV product
⑥Support codeN: Substrate Code
⑦ZenerZ: Zener
⑧Cap color code1: Series No
⑨Module&Lends codeZ: Dispenser
⑩Current codeH:40mA/P:100mA

●製品寸法図面

VFQZ35AQ1DCNZ1ZH、VFQZ35AQ1DDNZ1ZPの製品寸法図面
①The anode plate welding
②Thermal pad
③The cathode plate welding

●最大評価

CharacteristicsSymbolTypicalUnit
VFQZ35AQ1DCNZ1ZH
DCforward current		If40mA
VFQZ35AQ1DDNZ1ZP
DCforward current		If100mA
Operating Temperature RangeTOP-30 - 60℃
Strage Temperature RangeTSTG-40 - 100℃
Thermal ResistanceRjs15K/W

●製品特性

VFQZ35AQ1DCNZ1ZH
Characteristics		SymbolMin.Typ.Max.UnitTest Condition
Forward VoltageVF5-8VIf=40mA
Radiant flux(Power)Φ2-4MwIf=40mA
Peak WavelengthλP270275280nmIf=40mA
Spectral Width 50%Δλ-11-nmIf=40mA
Viewing Angle2θ1/2-120-DegIf=40mA
VFQZ35AQ1DDNZ1ZP
Characteristics		SymbolMin.Typ.Max.UnitTest Condition
Forward VoltageVF5-8VIf=100mA
Radiant flux(Power)Φ8-12MwIf=100mA
Peak WavelengthλP270275280nmIf=100mA
Spectral Width 50%Δλ-11-nmIf=100mA
Viewing Angle2θ1/2-120-DegIf=100mA

●放射特性

VFQZ35AQ1DCNZ1ZH、VFQZ35AQ1DDNZ1ZPの放射特性グラフ

●配光特性

VFQZ35AQ1DCNZ1ZH、VFQZ35AQ1DDNZ1ZPの配光特性図

●相対スペクトル電力分配

順方向電流 対 順方向電圧

VFQZ35AQ1DCNZ1ZH、VFQZ35AQ1DDNZ1ZPの順方向電流 対 順方向電圧

出力電力 対 周囲温度

VFQZ35AQ1DCNZ1ZH、VFQZ35AQ1DDNZ1ZPの出力電力 対 周囲温度グラフ

出力電力 対 順方向電流

VFQZ35AQ1DCNZ1ZH、VFQZ35AQ1DDNZ1ZPの出力電力 対 順方向電流グラフ
VFQZ35AQ1DCNZ1ZHの仕様書PDFダウンロード
VFQZ35AQ1DCNZ1ZH
仕様書ダウンロード
 VFQZ35AQ1DDNZ1ZPの仕様書PDFダウンロード
VFQZ35AQ1DDNZ1ZP
仕様書ダウンロード
 お見積り
お問い合わせ
NITRIDE(ナイトライド)社のロゴマーク
NITRIDE（ナイトライド）社

NS275L-6DIG、NS275L-6D4G製品仕様

●絶対最大定格Absolute Maximum Ratings

・NS275L-6DIG
項目記号最大定格単位
直流順方向電流IF45mA
許容損失PD325mW
動作温度TOPR-30 to +60℃
保存温度TSTG-40 to +100℃
・NS275L-6D4G
項目記号最大定格単位
直流順方向電流IF180mA
許容損失PD1300mW
動作温度TOPR-30 to +60℃
保存温度TSTG-40 to +100℃

●初期電気的 / 光学的特性 Optical and Electrical Characteristics (Ta=25℃, RH=30%)

・NS275L-6DIG
項目記号条件最小標準最大単位
直流順電圧 VF IF=30mA- 6.5 - V
ピーク波長 λP IF=30mA270 - 280nm
スペクトル半値幅Δλ IF=30mA- 10 - nm
光出力 Po. IF=30mA- 3.1- mW
指向角 2θ1/2IF=30mA- 115 - degree
・NS275L-6D4G
項目記号条件最小標準最大単位
直流順電圧 VF IF=120mA- 6.5 - V
ピーク波長 λP IF=120mA270 - 280nm
スペクトル半値幅Δλ IF=120mA- 10 - nm
光出力 Po. IF=120mA- 13.0- mW
指向角 2θ1/2IF=120mA- 116 - degree

●製品寸法図面（単位：mm）Dimension（Unit:mm）


公差±0.2mm Tolerance : ±0.2mm
NS275L-6DIG、NS275L-6D4Gの製品寸法図面
・NS275L-6DIG回路
NS275L-6DIG回路図
・NS275L-6D4G回路
NS275L-6D4G回路図

●推奨はんだ付けパターン（単位：mm）

NS275L-6DIGの仕様書PDFダウンロード
NS275L-6DIG
仕様書ダウンロード
 NS275L-6D4Gの仕様書PDFダウンロード
NS275L-6D4G
仕様書ダウンロード
 お見積り
お問い合わせ
SANAN(三安)社のロゴマーク
SANAN（三安）社

SCF35BUC00E1Z1、SCM13AUC00F1Z1製品仕様

製品特長

  • 発光波長の深紫外LED275 nm〜285 nm
  • 業界標準3.5mm x 3.5mmセラミックパッケージ
  • 広視野角> 130度
  • ESDを備えた高信頼性パッケージ保護
  • 標準SMDプロセス
  • RoHSおよびREACHに準拠

●用途

  • 水/空気/表面滅菌および消毒
  • 食品および医薬品加工
  • 医療分光法
  • 蛍光分析装置
  • 園芸照明
SCF35BUC00E1Z1
SCF35BUC00E1Z1形状
SCM13AUC00F1Z1
SCM13AUC00F1Z1写真

●光学的および電気的特性@ 40mA

・SCF35BUC00E1Z1
項目記号Bin最小平均最大単位
波長λP275B275280nm
280B280285
出力PoptD8813mW
D131318
D181823
順方向電圧VFB555.56V
B6066.5
B656.57
FWHMΔλ-10.5-nm
視野角2θ1/2-137-°
熱抵抗(Tj-Tsp)Rth----
・SCM13AUC00F1Z1
項目記号Bin最小平均最大単位
波長λP272A272285nm
出力PoptBC24mW
BD46
BE68
順方向電圧VF4.56.57V
FWHMΔλ-9.6-nm
視野角2θ1/2-150-°
熱抵抗(Tj-Tsp)Rth-20-℃/W

●絶対最大定格

・SCF35BUC00E1Z1
項目記号最大値単位
順方向電流IF100mA
逆方向電圧VR-5V
操作温度Top-40 ~ 85℃
保管温度Tstg-40 ~ 85
接合部温度Tj-
はんだ付け温度Tsolder260
・SCM13AUC00F1Z1
項目記号最大値単位
順方向電流IF60mA
逆方向電圧VR-5V
操作温度Top-40 ~ 85℃
保管温度Tstg-40 ~ 100
接合部温度Tj85
はんだ付け温度Tsolder260

●光学的および電気的特性曲線

・SCF35BUC00E1Z
SCF35BUC00E1Zの光学的および電気的特性曲線グラフ
・SCM13AUC00F1Z1
SCM13AUC00F1Z1の光学的および電気的特性曲線グラフ

●順電流対順電圧（Ta=25℃）

・SCF35BUC00E1Z
SCF35BUC00E1Zの順電流対順電圧グラフ
・SCM13AUC00F1Z1
SCM13AUC00F1Z1の順電流対順電圧グラフ

●波長△対順電流（Ta=25℃）

・SCF35BUC00E1Z
SCF35BUC00E1Zの波長△対順電流グラフ
・SCM13AUC00F1Z1
SCM13AUC00F1Z1の波長△対順電流グラフ

●放射パターン

・SCF35BUC00E1Z
SCF35BUC00E1Zの放射パターン図
・SCM13AUC00F1Z1
SCM13AUC00F1Z1の放射パターン図

●推奨ステンシルパターン（単位：mm公差+/- 0.1）：

・SCF35BUC00E1Z
SCF35BUC00E1Zの推奨ステンシルパターン図
はんだパッド3.6mm×1.6mm
ステンシルパターン3.3mm×1.4mm

　

・SCM13AUC00F1Z1
SCM13AUC00F1Z1の推奨ステンシルパターン図
はんだパッド1.4mm×0.6mm
ステンシルパターン1.0mm×0.4mm

●推奨リフロープロファイル

一般的なガイドラインとして、使用するはんだペーストの製造元が提供するはんだプロファイルをユーザーに推奨します。
この一般的なガイドラインは、すべてのPCB設計およびリフローはんだ付け装置の構成に適用されるわけではないことに注意してください。
・SCF35BUC00E1Z、SCM13AUC00F1Z1
SCF35BUC00E1Z、SCM13AUC00F1Z1の推奨プロファイル図

●外形図

・SCF35BUC00E1Z
SCF35BUC00E1Zの外形図面
・SCM13AUC00F1Z1

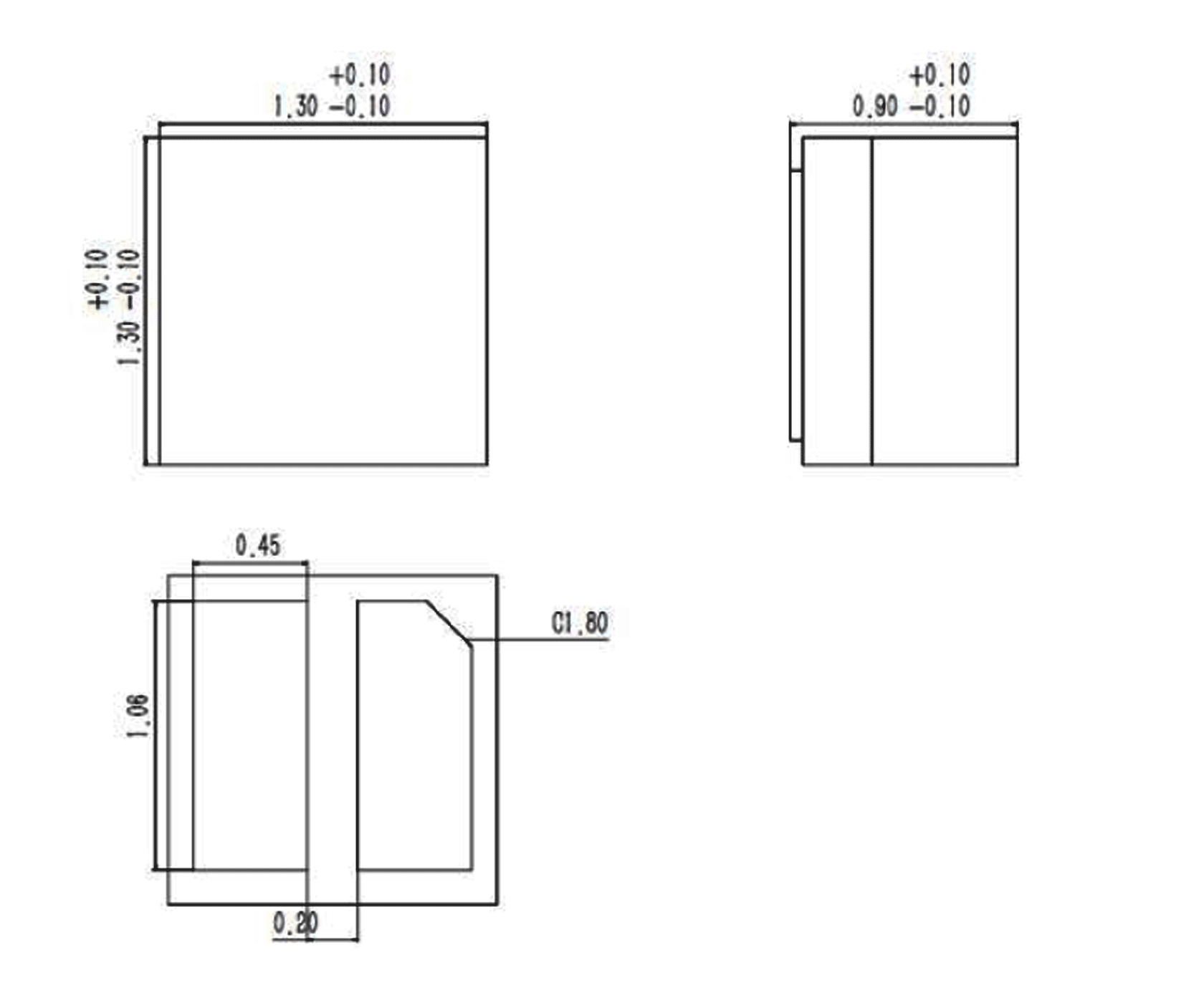

SCM13AUC00F1Z1の外形図面
SCF35BUC00E1Z1-Ver01の仕様書PDFダウンロード
SCF35BUC00E1Z1
仕様書ダウンロード
 SCM13AUC00F1Z1 6.12の仕様書PDFダウンロード
SCM13AUC00F1Z1
仕様書ダウンロード
 お見積り
お問い合わせ
YELLOW STONE(イエローストーン)社のロゴマーク
YELLOW STONE（イエローストーン）社

YS-3939V275ABPFCG製品仕様

●外形図

YS-3939V275ABPFCGの外形図面

●使用条件

項目範囲単位
操作温度-30～60℃
保存温度-30～60
最高溶接温度170～180

●光電子パラメータ値

項目条件最小平均最大単位
順方向電圧IF=60mA5.006.508.00V
出力5.006.407.00mW
ピーク波長275.00276.00280.00nm
半波幅9.0011.0014.00nm
発光角度120.00°
ESD(H.B.M)4000.00V

●出力値

電流値40mA60mA80mA100mA
効率3.0～5.0mW5.0～7.0mW7.0～8.0mW8.0～9.0mW
L50寿命10000h4000h2000h800h

●光学特性(TA=25℃)

・相対スペクトル分布
YS-3939V275ABPFCGの相対スペクトル分布グラフ
・I-V特性
YS-3939V275ABPFCGのI-V特性グラフ
・放射電力対電流
YS-3939V275ABPFCGの放射電力対電流
・典型的配光曲線
YS-3939V275ABPFCGの典型的配光曲線図
YS-3939V275ABPFCGの仕様書PDFダウンロード
YS-3939V275ABPFCG
仕様書ダウンロード
 お見積り
お問い合わせ
メーカー別メニュー
